ホーム / 製品一覧 / D5 CNC URTLA

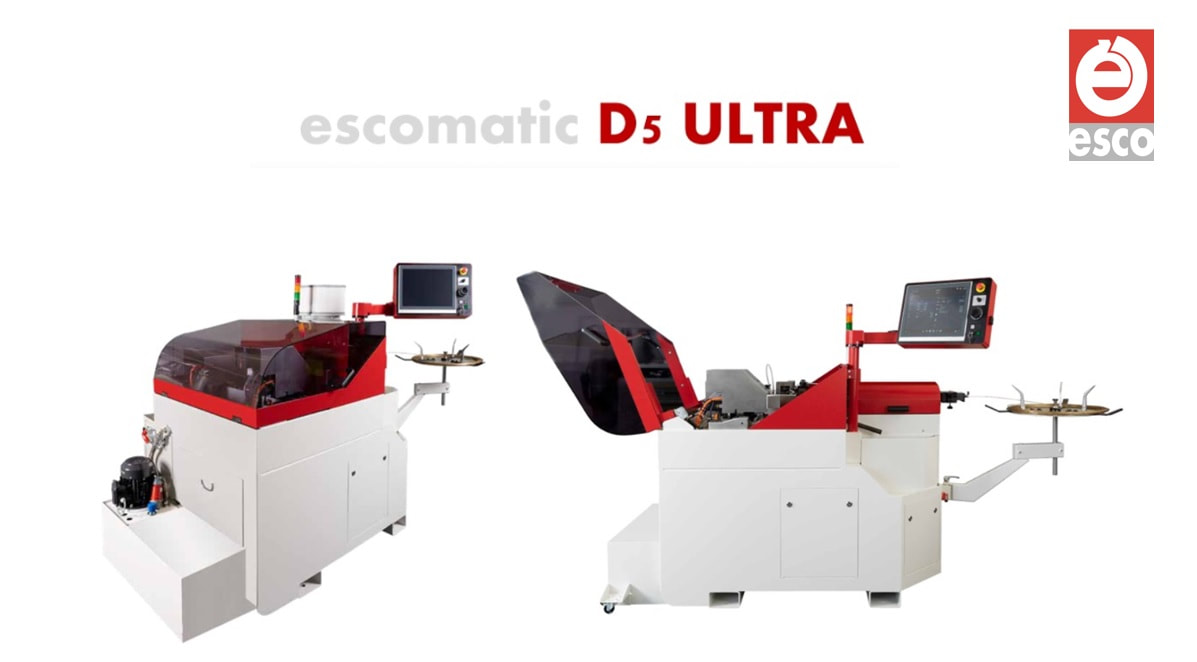

D5 CNC URTLA

旋削加工と二次加工を可能にする複合モデル
​D5 CNC ULTRAは、正面、背面、横面の同時加工を実現するために開発されました。正面加工では、3本の軸方向スピンドルでドリル加工、ねじ切り加工ができます。切断された部品は、正面スピンドルと同時に、背面、横面加工が同時加工できます。​



*DOWNLOAD
d5_cnc_ultra-e.pdf
File Size: 11441 kb
File Type: pdf
Download File

エスコマチックD5 CNC ULTRAは複合加工機で、エスコマチックD2 CNCを基本に開発されました。
操作は基本的に同じでありながら、エスコマチックNW6 FLEXIタイプと同様にフロント、バック、クロスの全方向タイプの複合加工機になっております。

正面加工は2軸のドリル軸、1軸のネジ切り軸そしてカウンターコレットユニットにより構成されております。カウンターコレットにクランプされ突切られた製品はそのまま背面の2軸のスピンドルと横面の1軸のスピンドルによって正面加工と同期しながら加工されます。主軸スピンドルの最高回転数は 12,000 rpm、ドリルスピンドル回転数は最高 18,000 rpmまで設定可能です。マシーンベースは新しく開発されD2 CNCと直線軸、主軸、送り装置は共通でありながら、正面、背面、横面ユニットが搭載されております。

ツーリングは他のD2、D5 CNCと共通であり非常に経済的です。エスコマチック D5 CNC ULTRAの制御装置は Bekofuを搭載して ペガサスコントロールシステムで行われます。

製品仕様
・多くの複合加工を1台に集約可能
・材料径 0.3 ~ 4.0 ㎜
・施削加工と正面、背面、横面加工
・コイル材供給により24時間連続運転可能
・大ロッド生産に適した仕様
​

製品特長
・CNC制御装置は Bekofuを搭載
・エスコマチック標準ターニングツールを使用

・最高主軸回転スピードは 12,000 rpm
・高速サイクルタイムを実現
・小径のワークに特化した高い生産性設計

・コイル材を使用するため設置スペースを大幅に節約
・プログラミングにより多様な加工条件設定も可能
製品一覧に戻る
